石墨改性聚丙烯列管式换热器,是我国近期发展起来的新型换热设备,是北京化工学院的科研成果,荣获化工部重大科技成果奖,近几年已得到广泛推广应用。
本设备的壳体、管板、封头、法兰及接管等零部件均采用纯聚丙烯制成,列管由石墨改性填充聚丙烯控制而成,具有以下特点:
1、耐腐蚀性:聚丙烯具有优良的耐化学药品性,对无机化合物。不论酸、碱、盐溶液除氧化性外,几乎直到100℃都对其无破坏作用,对几乎所有溶剂在室温下均不溶解,一般烷、烃、醇、酚、醛、酮等介质均可使用。
2、耐温性:聚丙烯具有融点为164-174℃,因此一般使用温度可达100-125℃
3、无毒性:不结垢、不污染介质,也可用于食品工业。
4、重量轻:由于聚丙烯是树脂中最轻的材料,所以对设备的安装、维修极为方便。
由于具有以上特点,所以本设备适用于化工、制药、染化、冶金、食品、化纤等工业中做各种用途的换热设备,代替弥补了原有不锈钢、塘瓷、石墨、碳钢、玻璃设备的不足,使用后效果显著,已受到广大用户的欢迎。
物理机械性能表
石墨改性聚丙烯 |
纯聚丙烯 |
性 能 |
数据 |
性 能 |
数据 |
比重 |
1.1 |
比重 |
0.93 |
工作温度 ℃ |
-10-125 |
工作温度 ℃ |
-10-130 |
线膨胀系数 ×10-5/℃ |
5.7-12 |
线膨胀系数 ×10-5/℃ |
6-13 |
拉冲强度 Kgcm/cm2 |
6.44 |
拉冲强度 Kgcm/cm2 |
≥15 |
抗拉强度 Kg/cm2 |
230 |
抗拉强度 Kg/cm2 |
≥300 |
焊接抗拉强度 Kg/cm2 |
123 |
焊接抗拉强度 Kg/cm2 |
165 |
导热系数 千卡/米.小时.度 |
2.6 |
导热系数 千卡/米.小时.度 |
|
工作压力 |
正压 MPa |
≤0.3 |
工作压力 |
正压 MPa |
≤0.3 |
负压 MPa |
-0.1 |
负压 MPa |
-0.1 |
出厂水压 MPa |
0.4 |
出厂水压 MPa |
0.4 |
注意事项:
1、订货时,请查阅产品说明书中的性能,针对介质和使用条件选购。
2、每台换热器规格面积由用户指定,换热器及壳体直径请参考换热器规格表。
3、壳程如需要多层折流板,可提出数量,以便按需制造。
4、订货时要指明按放形式,如改变管接口及接管位置可提出。
5、塑料设备较脆。要轻拿轻放,安装时要慢慢紧固螺栓,以免损坏设备。
6、换热器支座可由用户自制或来图加工。
7、开车时先通入冷流体,后通热流体。
8、塑料设备易燃,应避免与明火接触。

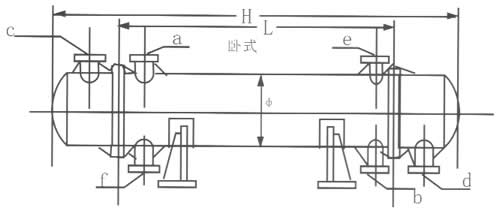

符号 |
用途 |
a |
壳程出口 |
b |
壳程入口 |
c |
管程入口 |
d |
管程出口 |
e |
放气口 |
f |
排净口 |
石墨改性聚丙烯列管式换热器系列规格对照表
公称换热 |
壳体 |
换热管 |
管接口法兰规格 |
安装尺寸 |
面积m2 |
公称直径
Dgmm |
公称直径
Dgmm |
管数
根 |
有效长度
Lmm |
HG5010-58 1.0Mpa |
立式
Hmm |
卧式
Hmm |
a |
b |
c |
d |
e |
f |
2 |
250 |
20 |
48 |
800 |
40 |
32 |
50 |
40 |
25 |
32 |
1200 |
1360 |
3 |
250 |
20 |
52 |
1050 |
40 |
32 |
50 |
40 |
25 |
32 |
1500 |
1660 |
4 |
300 |
20 |
72 |
1020 |
40 |
32 |
50 |
40 |
25 |
32 |
1440 |
1620 |
5 |
300 |
20 |
72 |
1260 |
40 |
32 |
50 |
40 |
25 |
32 |
1680 |
1860 |
6 |
300 |
20 |
72 |
1520 |
40 |
32 |
50 |
40 |
25 |
32 |
1940 |
3120 |
8 |
300 |
20 |
72 |
2040 |
40 |
32 |
70 |
50 |
25 |
32 |
2465 |
2640 |
10 |
300 |
20 |
72 |
2520 |
40 |
32 |
70 |
50 |
25 |
32 |
2945 |
3120 |
10 |
400 |
20 |
142 |
1300 |
50 |
40 |
70 |
50 |
25 |
32 |
1750 |
1950 |
12 |
400 |
20 |
142 |
1560 |
50 |
40 |
70 |
50 |
25 |
32 |
2010 |
2210 |
15 |
400 |
20 |
142 |
1950 |
50 |
40 |
70 |
50 |
25 |
32 |
2400 |
2600 |
16 |
400 |
20 |
142 |
2080 |
50 |
40 |
70 |
50 |
25 |
32 |
2530 |
2730 |
20 |
400 |
20 |
142 |
2600 |
70 |
50 |
80 |
70 |
32 |
40 |
3050 |
3250 |
24 |
400 |
20 |
142 |
3100 |
70 |
50 |
80 |
70 |
32 |
40 |
3550 |
3750 |
24 |
500 |
20 |
228 |
1920 |
70 |
50 |
100 |
80 |
32 |
40 |
2480 |
2662 |
30 |
500 |
20 |
228 |
2400 |
70 |
50 |
100 |
80 |
32 |
40 |
2960 |
3100 |
40 |
500 |
20 |
228 |
3200 |
80 |
70 |
100 |
80 |
40 |
50 |
3760 |
3900 |
50 |
630 |
20 |
346 |
2600 |
100 |
80 |
125 |
100 |
40 |
50 |
3180 |
3380 |
60 |
630 |
20 |
346 |
3160 |
100 |
80 |
125 |
100 |
40 |
50 |
3760 |
3960 |
70 |
630 |
20 |
346 |
3680 |
100 |
80 |
125 |
100 |
40 |
50 |
4280 |
4480 |
80 |
730 |
20 |
488 |
3000 |
125 |
100 |
150 |
125 |
50 |
70 |
4700 |
4900 |
90 |
730 |
20 |
488 |
3380 |
125 |
100 |
150 |
125 |
50 |
70 |
3190 |
3390 |
100 |
800 |
20 |
646 |
2820 |
125 |
100 |
150 |
125 |
50 |
70 |
3520 |
3660 |
120 |
800 |
20 |
646 |
3380 |
150 |
150 |
150 |
150 |
70 |
70 |
4080 |
4200 |
150 |
800 |
20 |
646 |
4220 |
150 |
150 |
150 |
150 |
70 |
70 |
4920 |
5020 |
